Размеры фланца ASME B16.47 серии A

Dec 08, 2025

АСМЭ Б16.47определяет размеры, допуски, материалы, маркировку и номинальное давление для фланцев труб большого-диаметра размером от NPS 26 (DN 650) до NPS 60 (DN 1500). Настоящий стандарт распространяется на фланцы классов давления 75, 150, 300, 400, 600 и 900.

Стандарт ANSI B16.47 ограничен приварными фланцами с шейкой и глухими фланцами.



ASME/ANSI B16.47 Обеспечивает:

  • Приварной фланец с шейкой
  • Глухой фланец

ASME B16.47 Маркировка фланца

  • Имя: название или торговая марка производителя.
  • Материал: литой или кованый, материал по стандарту ASTM xxx.
  • Номинальное давление: (т. е. класс 75, 150, 300, 400, 600 или 900).
  • Соответствие: стандарт ASME B16 или B16.47.
  • Температура: Если указана температура, укажите соответствующее номинальное давление.
  • Размер: НПС
  • Фланцы кольцевого соединения: должны быть маркированы буквой R и номером кольцевой канавки.
  • Маркировка нескольких материалов: в случае использования нескольких материалов.

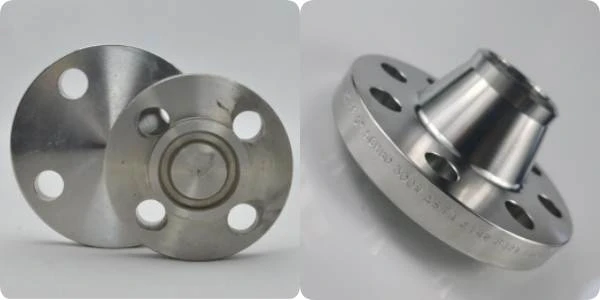

ASME / ANSI B16.47 A WN Blind Flanges



ASME B16.47 Серия A Номинальное давление

Фланцы ASME B16.47 серии A по классам

150

300

400

600

900

-



ANSI B16.47 Материалы фланцев

АСТМ А105

АСТМ А350

АСТМ А182

АСТМ А216

АСТМ А352

АСТМ А217

АСТМ А351

АСТМ

A240

АСТМ А515

АСТМ А537

АСТМ А203

АСТМ А515

АСТМ А203

АСТМ А204

АСТМ А387

/

Пластинчатый материал можно использовать только для глухих фланцев.



ASME B16.47 Размеры кольцевых-накладок соединения

ASME B16.47 Ring-Joint Facings

Номинальный размер трубы для класса

Канавка

Число

Размеры канавок



Радиус в

Нижний,R

Диаметр

поднятых

Часть,K

Подача

Диаметр,P

Глубина,E

Ширина,F

300

400

600

900

26

26

26

. . .

R93

749.30

12.70

19.84

1.5

810

28

28

28

. . .

R94

800.10

12.70

19.84

1.5

861

30

30

30

. . .

R95

857.25

12.70

19.84

1.5

917

32

32

32

. . .

R96

914.40

14.27

23.01

1.5

984

34

34

34

. . .

R97

965.20

14.27

23.01

1.5

1 035

36

36

36

. . .

R98

1 022.35

14.27

23.01

1.5

1 092

. . .

. . .

. . .

26

R100

749.30

17.48

30.18

2.3

832

. . .

. . .

. . .

28

R101

800.10

17.48

33.32

2.3

889

. . .

. . .

. . .

30

R102

857.25

17.48

33.32

2.3

946

. . .

. . .

. . .

32

R103

914.40

17.48

33.32

2.3

1 003

. . .

. . .

. . .

34

R104

965.20

20.62

36.53

2.3

1 067

. . .

. . .

. . .

36

R105

1 022.35

20.62

36.53

2.3

1 124

ПРИМЕЧАНИЯ:

Размеры указаны в миллиметрах.

ПРИМЕЧАНИЕ: (1) Высота выступающей части равна глубине канавки.E, но не подвергается допускам дляE. Возможно использование полного контура лица.

Допуск размера

  • E (глубина): +0.41, −0,00
  • F (ширина): ±0,20
  • P (диаметр шага): ±0,13
  • R (радиус внизу): +0.8, -0,0 для R меньше или равно 1,5; ±0,8 для R > 1,5
  • Угол 23 градуса: ±1∕2 градуса



Размеры фланцев ASME B16.47 серии A класса 150

ASME B16.47 Series A Class 150 Flanges

Трубка Минимум
Толщина
Фланец, тс
[Примечание (1)]
Данные хаба Поднятый
Лицо
Бурение Радиус Длина
Болты, л
[Примечания
(4), (5)]Шпильки
Номинальный
Трубка
Размер
ОД
Фланец, О
Сварка
Шея
Фланец
Слепой
Фланец
Длина
Через
Хаб, Да
Диам. из
Ступица, Х
[Примечание (2)]
Центр
Диам.
Топ, А
[Примечание (3)]
Поднятый
Лицо
Диаметр, Р
Диам.
из Болта
Круг
Количество
Болт
Дыры
Диам.
из Болта
Дыра,
в.
Диам. из
Болт,
в.
Минимум
Филе
Радиус, r1
Поднятый
Лицо
1,6 мм
26 870 66.8 66.8 119 676 660.4 749 806.4 24 1 3∕8 1 1∕4 10 225
28 927 69.8 69.8 124 727 711.2 800 863.6 28 1 3∕8 1 1∕4 11 230
30 984 73.2 73.2 135 781 762 857 914.4 28 1 3∕8 1 1∕4 11 235
32 1 060 79.5 79.5 143 832 812.8 914 977.9 28 1 5∕8 1 1∕2 11 265
34 1 111 81 81 148 883 863.6 965 1 028.7 32 1 5∕8 1 1∕2 13 270
36 1 168 88.9 88.9 156 933 914.4 1 022 1 085.8 32 1 5∕8 1 1∕2 13 285
38 1 238 85.9 85.9 156 991 965.2 1 073 1 149.4 32 1 5∕8 1 1∕2 13 280
40 1 289 88.9 88.9 162 1 041 1 016.0 1 124 1 200.2 36 1 5∕8 1 1∕2 13 285
42 1 346 95.2 95.2 170 1 092 1 066.8 1 194 1 257.3 36 1 5∕8 1 1∕2 13 300
44 1 403 100.1 100.1 176 1 143 1 117.6 1 245 1 314.4 40 1 5∕8 1 1∕2 13 305
46 1 454 101.6 101.6 184 1 197 1 168.4 1 295 1 365.2 40 1 5∕8 1 1∕2 13 310
48 1 511 106.4 106.4 191 1 248 1 219.2 1 359 1 422.4 44 1 5∕8 1 1∕2 13 320
50 1 568 109.7 109.7 202 1 302 1 270.0 1 410 1 479.6 44 1 7∕8 1 3∕4 13 340
52 1 626 114.3 114.3 208 1 353 1 320.8 1 461 1 536.7 44 1 7∕8 1 3∕4 13 350
54 1 683 119.1 119.1 214 1 403 1 371.6 1 511 1 593.8 44 1 7∕8 1 3∕4 13 360
56 1 746 122.4 122.4 227 1 457 1 422.4 1 575 1 651.0 48 1 7∕8 1 3∕4 13 365
58 1 803 127 127 233 1 508 1 473.2 1 626 1 708.2 48 1 7∕8 1 3∕4 13 380
60 1 854 130.3 130.3 238 1 559 1 524.0 1 676 1 759.0 52 1 7∕8 1 3∕4 13 380

ПРИМЕЧАНИЯ:

Размеры указаны в миллиметрах
(1) Минимальная толщина фланца не включает толщину выступа.
(2) Этот размер соответствует большому концу ступицы, который может быть прямым или коническим.
(3) Для сварки и фаски.
(4) Длина шпильки не включает высоту наконечников.
(5) Длины болтов, не указанные в таблице, могут быть определены в соответствии с необязательным приложением D.



Размеры фланцев ASME B16.47 серии A класса 300

ASME B16.47 Series A Class 300 Flanges

Трубка Минимум
Толщина
Фланец, тс
[Примечание (1)]
Данные хаба Поднятый
Лицо
Бурение Радиус Длина
Болты, л
[Примечания
(4), (5)]Шпильки
Номинальный
Трубка
Размер
ОД
Фланец, О
Сварка
Шея
Фланец
Слепой
Фланец
Длина
Через
Хаб, Да
Диам. из
Ступица, Х
[Примечание (2)]
Центр
Диам.
Топ, А
[Примечание (3)]
Поднятый
Лицо
Диаметр, Р
Диам.
из Болта
Круг
Количество
Болт
Дыры
Диам.
из Болта
Дыра,
в.
Диам. из
Болт,
в.
Минимум
Филе
Радиус, r1
Поднятый
Лицо
1,6 мм
Кольцо
Соединение
26 972 78 82.6 183 721 660.4 749 876.3 28 1 3∕4 1 5∕8 10 270 290
28 1 035 84.3 88.9 195 775 711.2 800 939.8 28 1 3∕4 1 5∕8 11 280 300
30 1 092 90.7 93.7 208 827 762 857 997 28 1 7∕8 1 3∕4 11 300 320
32 1 149 97 98.6 221 881 812.8 914 1 054.1 28 2 1 7∕8 11 320 345
34 1 206 100.1 103.4 230 937 863.6 965 1 104.9 28 2 1 7∕8 13 330 350
36 1 270 103.4 109.7 240 991 914.4 1 022 1 168.4 32 2 1∕8 2 13 340 365
38 1 168 106.4 106.4 179 994 965.2 1 029 1 092.2 32 1 5∕8 1 1∕2 13 320 ...
40 1 238 112.8 112.8 192 1 048 1 016.0 1 086 1 155.7 32 1 3∕4 1 5∕8 13 340 ...
42 1 289 117.6 117.6 199 1 099 1 066.8 1 137 1 206.5 32 1 3∕4 1 5∕8 13 350 ...
44 1 353 122.4 122.4 205 1 149 1 117.6 1 194 1 263.6 32 1 7∕8 1 3∕4 13 365 ...
46 1 416 127 127 214 1 203 1 168.4 1 245 1 320.8 28 2 1 7∕8 13 380 ...
48 1 467 131.8 131.8 222 1 254 1 219.2 1 302 1 371.6 32 2 1 7∕8 13 390 ...
50 1 530 138.2 138.2 230 1 305 1 270.0 1 359 1 428.8 32 2 1∕8 2 13 410 ...
52 1 581 143 143 237 1 356 1 320.8 1 410 1 479.6 32 2 1∕8 2 13 420 ...
54 1 657 150.9 150.9 251 1 410 1 371.6 1 467 1 549.4 28 2 3∕8 2 1∕4 13 450 ...
56 1 708 152.4 152.4 259 1 464 1 422.4 1 518 1 600.2 28 2 3∕8 2 1∕4 13 450 ...
58 1 759 157.2 157.2 265 1 514 1 473.2 1 575 1 651.0 32 2 3∕8 2 1∕4 13 465 ...
60 1 810 160.1 160.1 272 1 565 1 524.0 1 626 1 701.8 32 2 3∕8 2 1∕4 13 475 ...

ПРИМЕЧАНИЯ:
Размеры указаны в миллиметрах.
(1) Минимальная толщина фланца не включает толщину выступа.
(2) Этот размер соответствует большому концу ступицы, который может быть прямым или коническим.
(3) Для сварки и фаски.
(4) Длина шпильки не включает высоту наконечников.
(5) Длины болтов, не указанные в таблице, могут быть определены в соответствии с необязательным приложением D.



Размеры фланцев ASME B16.47 серии A класса 400

ASME B16.47 Series A Class 400 Flanges

Трубка Минимум
Толщина
Фланец, тс
[Примечание (1)]
Данные хаба Поднятый
Лицо
Бурение Радиус Длина
Болты, л
[Примечания
(4), (5)]Шпильки
Номинальный
Трубка
Размер
ОД
Фланец, О
Сварка
Шея
Фланец
Слепой
Фланец
Длина
Через
Хаб, Да
Диам. из
Ступица, Х
[Примечание (2)]
Центр
Диам.
Топ, А
[Примечание (3)]
Поднятый
Лицо
Диаметр, Р
Диам.
из Болта
Круг
Количество
Болт
Дыры
Диам.
из Болта
Дыра,
в.
Диам. из
Болт,
в.
Минимум
Филе
Радиус, r1
Поднятый
Лицо
6,4 мм
Кольцо
Соединение
26 972 88.9 98.6 194 727 660.4 749 876.3 28 1 7∕8 1 3∕4 11 310 320
28 1 035 95.2 104.6 206 783 711.2 800 939.8 28 2 1 7∕8 13 330 340
30 1 092 101.6 111.3 219 837 762 857 997 28 2 1∕8 2 13 345 360
32 1 149 108 115.8 232 889 812.8 914 1 054.1 28 2 1∕8 2 13 360 375
34 1 206 111.3 122.2 241 945 863.6 965 1 104.9 28 2 1∕8 2 14 365 380
36 1 270 114.3 128.5 251 1 000 914.4 1 022 1 168.4 32 2 1∕8 2 14 375 385
38 1 206 124 124 206 1 003 965.2 1 035 1 117.6 32 1 7∕8 1 3∕4 14 380 ...
40 1 270 130 130 216 1 054 1 016.0 1 092 1 174.8 32 2 1 7∕8 14 405 ...
42 1 321 133.4 133.4 224 1 108 1 066.8 1 143 1 225.6 32 2 1 7∕8 14 405 ...
44 1 384 139.7 139.7 233 1 159 1 117.6 1 200 1 282.7 32 2 1∕8 2 14 425 ...
46 1 441 146 146 244 1 213 1 168.4 1 257 1 339.8 36 2 1∕8 2 14 435 ...
48 1 511 152.4 152.4 257 1 267 1 219.2 1 308 1 403.4 28 2 3∕8 2 1∕4 14 460 ...
50 1 568 157.2 158.8 268 1 321 1 270.0 1 362 1 460.5 32 2 3∕8 2 1∕4 14 470 ...
52 1 619 162.1 163.6 276 1 372 1 320.8 1 413 1 511.3 32 2 3∕8 2 1∕4 14 480 ...
54 1 702 169.9 171.4 289 1 425 1 371.6 1 470 1 581.2 28 2 5∕8 2 1∕2 14 510 ...
56 1 753 174.8 176.3 298 1 480 1 422.4 1 527 1 632.0 32 2 5∕8 2 1∕2 14 520 ...
58 1 803 177.8 180.8 306 1 530 1 473.2 1 578 1 682.8 32 2 5∕8 2 1∕2 14 530 ...
60 1 886 185.7 189 319 1 584 1 524.0 1 635 1 752.6 32 2 7∕8 2 3∕4 14 560 ...

ПРИМЕЧАНИЯ:
Размеры указаны в миллиметрах, если не указано иное.
(1) Минимальная толщина фланца не включает толщину выступа.
(2) Этот размер соответствует большому концу ступицы, который может быть прямым или коническим.
(3) Для сварки и фаски.
(4) Длина шпильки не включает высоту наконечников.
(5) Длины болтов, не указанные в таблице, могут быть определены в соответствии с необязательным приложением D.



Размеры фланцев ASME B16.47 серии A класса 600

ASME B16.47 Series A Class 600 Flanges

Трубка Минимум
Толщина
Фланец, тс
[Примечание (1)]
Данные хаба Поднятый
Лицо
Бурение Радиус Длина
Болты, л
[Примечания
(4), (5)]Шпильки
Номинальный
Трубка
Размер
ОД
Фланец, О
Сварка
Шея
Фланец
Слепой
Фланец
Длина
Через
Хаб, Да
Диам. из
Ступица, Х
[Примечание (2)]
Центр
Диам.
Топ, А
[Примечание (3)]
Поднятый
Лицо
Диаметр, Р
Диам.
из Болта
Круг
Количество
Болт
Дыры
Диам.
из Болта
Дыра,
в.
Диам. из
Болт,
в.
Минимум
Филе
Радиус, r1
Поднятый
Лицо
6,4 мм
Кольцо
Соединение
26 1 016 108 125.5 222 748 660.4 749 914.4 28 2 1 7∕8 13 355 365
28 1 073 111.3 131.8 235 803 711.2 800 965.2 28 2 1∕8 2 13 365 375
30 1 130 114.3 139.7 248 862 762 857 1 022.4 28 2 1∕8 2 13 375 385
32 1 194 117.3 147.6 260 917 812.8 914 1 079.5 28 2 3∕8 2 1∕4 13 390 405
34 1 245 120.6 153.9 270 973 863.6 965 1 130.3 28 2 3∕8 2 1∕4 14 400 410
36 1 314 124 162.1 282 1 032 914.4 1 022 1 193.8 28 2 5∕8 2 1∕2 14 415 430
38 1 270 152.4 155.4 254 1 022 965.2 1 054 1 162.0 28 2 3∕8 2 1∕4 14 465 ...
40 1 321 158.8 162.1 264 1 073 1 016.0 1 111 1 212.8 32 2 3∕8 2 1∕4 14 480 ...
42 1 403 168.1 171.4 279 1 127 1 066.8 1 168 1 282.7 28 2 5∕8 2 1∕2 14 510 ...
44 1 454 173 177.8 289 1 181 1 117.6 1 226 1 333.5 32 2 5∕8 2 1∕2 14 520 ...
46 1 511 179.3 185.7 300 1 235 1 168.4 1 276 1 390.6 32 2 5∕8 2 1∕2 14 530 ...
48 1 594 189 195.3 316 1 289 1 219.2 1 334 1 460.5 32 2 7∕8 2 3∕4 14 565 ...
50 1 670 196.8 203.2 329 1 343 1 270.0 1 384 1 524.0 28 3 1∕8 3 14 595 ...
52 1 721 203.2 209.6 337 1 394 1 320.8 1 435 1 574.8 32 3 1∕8 3 14 605 ...
54 1 778 209.6 217.4 349 1 448 1 371.6 1 492 1 632.0 32 3 1∕8 3 14 620 ...
56 1 854 217.4 225.6 362 1 502 1 422.4 1 543 1 695.4 32 3 3∕8 3 1∕4 16 645 ...
58 1 905 222.2 231.6 370 1 553 1 473.2 1 600 1 746.2 32 3 3∕8 3 1∕4 16 655 ...
60 1 994 233.4 242.8 389 1 610 1 524.0 1 657 1 822.4 28 3 5∕8 3 1∕2 17 690 ...

ПРИМЕЧАНИЯ:
Размеры указаны в миллиметрах.
(1) Минимальная толщина фланца не включает толщину выступа.
(2) Этот размер соответствует большому концу ступицы, который может быть прямым или коническим.
(3) Для сварки и фаски.
(4) Длина шпильки не включает высоту наконечников.
(5) Длины болтов, не указанные в таблице, могут быть определены в соответствии с необязательным приложением D.



Размеры фланцев ASME B16.47 серии A класса 900

ASME B16.47 Series A Class 900 Flanges

Трубка Минимум
Толщина
Фланец, тс
[Примечание (1)]
Данные хаба Поднятый
Лицо
Бурение Радиус Длина
Болты, л
[Примечания
(4), (5)]Шпильки
Номинальный
Трубка
Размер
ОД
Фланец, О
Сварка
Шея
Фланец
Слепой
Фланец
Длина
Через
Хаб, Да
Диам. из
Ступица, Х
[Примечание (2)]
Центр
Диам.
Топ, А
[Примечание (3)]
Поднятый
Лицо
Диаметр, Р
Диам.
из Болта
Круг
Количество
Болт
Дыры
Диам.
из Болта
Дыра,
в.
Диам. из
Болт,
в.
Минимум
Филе
Радиус, r1
Поднятый
Лицо
6,4 мм
Кольцо
Соединение
26 1 086 139.7 160.3 286 775 660.4 749 952.5 20 2 7∕8 2 3∕4 11 465 485
28 1 168 142.7 171.4 298 832 711.2 800 1 022.4 20 3 1∕8 3 13 485 505
30 1 232 149.4 182.4 311 889 762 857 1 085.8 20 3 1∕8 3 13 495 520
32 1 314 158.8 193.5 330 946 812.8 914 1 155.7 20 3 3∕8 3 1∕4 13 530 550
34 1 397 165.1 204.7 349 1 006 863.6 965 1 225.6 20 3 5∕8 3 1∕2 14 555 580
36 1 460 171.4 214.4 362 1 064 914.4 1 022 1 289.0 20 3 5∕8 3 1∕2 14 565 595
38 1 460 190.5 215.9 353 1 073 965.2 1 099 1 289.0 20 3 5∕8 3 1∕2 19 605
40 1 511 196.8 223.8 363 1 127 1 016.0 1 162 1 339.8 24 3 5∕8 3 1∕2 21 620
42 1 562 206.2 231.6 371 1 176 1 066.8 1 213 1 390.6 24 3 5∕8 3 1∕2 21 635
44 1 648 214.4 242.8 391 1 235 1 117.6 1 270 1 463.5 24 3 7∕8 3 3∕4 22 665
46 1 734 225.6 255.5 411 1 292 1 168.4 1 334 1 536.7 24 4 1∕8 4 22 700
48 1 784 233.4 263.7 419 1 343 1 219.2 1 384 1 587.5 24 4 1∕8 4 24 715
50
52
54
56
58
60

ПРИМЕЧАНИЯ:
Размеры указаны в миллиметрах.
(1) Минимальная толщина фланца не включает толщину выступа.
(2) Этот размер соответствует большому концу ступицы, который может быть прямым или коническим.
(3) Для сварки и фаски.
(4) Длина шпильки не включает высоту наконечников.
(5) Длины болтов, не указанные в таблице, могут быть определены в соответствии с необязательным приложением D.



Ссылочные стандарты
АСМЭ Б16.47- Стальные фланцы большого диаметра: от NPS 26 до NPS 60, метрические/дюймовые стандартные размеры, B16.47 - 2025



ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:



1. В чем основное различие между фланцами серии A и серии B?
Разница заключается в размере и количестве болтов. Фланцы серии A (MSS SP-44) физически больше, тяжелее и используют меньше болтов, но большего размера по сравнению с фланцами серии A (MSS SP-44).Серия B (API 605).



2. На какой диапазон размеров распространяется стандарт ASME B16.47 серии A?
ASME B16.47 серии A охватывает фланцы большого-диаметра от NPS 26 до NPS 60. Для фланцев размером менее 26 дюймов необходимо обратиться кАСМЭ Б16.5стандарт.



3. Совместимы ли фланцы серии A с ASME B16.5?
Нет. ASME B16.5 распространяется только на фланцы размером до NPS 24. А ASME B16.47 был разработан для расширения этого диапазона.



4. Каковы номинальные давления-температуры для фланцев серии A?
Фланцы серии A доступны в классах 150, 300, 400, 600 и 900. Конкретное номинальное давление зависит от марки материала (например,Углеродистая сталь A105илиФланец из нержавеющей стали) и рабочей температуры.



5. Почему фланцы серии А дороже, чем серии Б?
Фланцы серии А тяжелее и требуют больше сырья.



6. Какое отношение «MSS SP-44» имеет к ASME B16.47 Series A?
Серия А является преемником МСС СП-44. Сегодня серия A включает в себя размеры и характеристики, первоначально найденные в MSS SP-44.



7. Какие материалы наиболее распространены для фланцев серии А?
Общие материалы включают ASTM A105 (углеродистая сталь),АСТМ А350 ЛФ2(низко-углеродистая сталь) и ASTM A694 (классы от F42 до F70) для высоко-применения в трубопроводах. Также доступны нержавеющая сталь и дуплексные сплавы для агрессивных сред.



8. Бывают ли фланцы серии А «слепого» и «приварного» типа?
Да. Серия A в первую очередь ориентирована на типы приварной шейки (WN) и глухих фланцев.



9. Какова стандартная облицовка этих фланцев?
Наиболее распространенным является приподнятое лицо (RF), обычно высотой 0,06 дюйма (1,6 мм) или 0,25 дюйма (6,4 мм). Поверхности кольцевого соединения (RTJ) также широко используются в классах 600 и 900 для работы с нефтью и газом под высоким-давлением.


О компании Zhengzhou Huitong Pipeline Equipment Co., LTD.

HT PIPE – известный-известный поставщик и экспортер. Мы являемся поставщиком материалов из сплавов нержавеющей стали, углерода и никеля с опытом экспорта 15+. Мы поставляем не только трубы, пластины, круглые прутки, но и фитинги для труб, фланцы и т. д. Свяжитесь с нами для получения дополнительной информации и цен бесплатно.



Автор: Хлоя Пу (5 лет в сфере производства нержавеющей стали, никелевых сплавов и углеродистой стали)
Опубликовано: 28 апреля 2026 г. (по пекинскому времени)
