Что такое стандарт ASME B16.9?

Когда речь идет о фитингах для стыковой сварки заводского изготовления, существуют определенные стандарты, которые необходимо соблюдать при производстве. Стандарт ASME B 16.9 является одним из распространенных стандартов для фитингов для сварки встык. Настоящая спецификация предназначена для стыковой сварки фитингов, применяемых в трубопроводах промышленного строительства. В том числе колено, тройник, крестовина, крышка, редуктор и т. Д.

ASME B 16.9 установлен Американским обществом инженеров-механиков. B 16.9 относится к фитингам для стыковой сварки заводского изготовления. ASME B 16.9 регулирует область применения, номинальное давление, размер, маркировку, материал, присоединительные размеры, контуры поверхности, подготовку концов, контрольные испытания конструкции, производственные испытания и допуски. Эта стандартизация гарантирует, что фитинги производятся в соответствии с объемом и спецификациями, что упрощает интеграцию новых деталей в существующие детали и обеспечивает безопасность, прочность и стабильность.

Стыковая сварка может быть автоматизированным или ручным процессом, используемым для соединения кусков металла вместе. Кованые фитинги для стыковой сварки, как правило, довольно просты; они сконструированы таким образом, что их можно приваривать непосредственно к другому фитингу. Имея это в виду, однако, они должны быть разработаны в соответствии с определенными стандартами, чтобы они могли правильно подходить к другим фитингам. Типы фитингов для стыковой сварки могут включать колена, заглушки, тройники, переходники и выпускные отверстия.

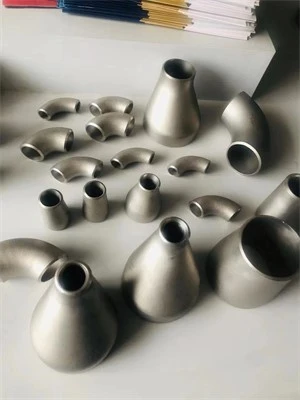

Фитинги для труб ANSI b16.9 изготавливаются из различных материалов, таких как 304, 316, 310, 403, а также их различных углеродных версий. Фитинги под сварку встык 304 являются наиболее часто используемыми из-за их низкой стоимости, высокой прочности и высоких рабочих температур среди классов материалов ASME B16.9. Использование фитинга наблюдается в различных промышленных приложениях. Прочность фитингов колеблется от минимального предела текучести 205 МПа для марок 304, 316 и выше для типов углеродистой стали. Фитинги из нержавеющей стали ASME B16.9 используются в бытовых целях, таких как водопровод, а также в коммерческих и промышленных целях, таких как морская, морская вода, ядерная и нефтехимическая промышленность. Фитинги ANSI B16.9 различаются по типам, таким как колена, муфты, отводы, заглушки и тройники. Разные материалы используются для разных целей.
