В чем разница между трубой и трубкой

Aug 18, 2020

В чем разница между трубой и трубкой?

Люди используют слова труба и трубка как синонимы, и они думают, что оба слова одинаковы. Однако между трубой и трубкой есть существенные различия.

Краткий ответ: ТРУБА - это круглая трубка для распределения жидкостей и газов, обозначенная номинальным размером трубы (NPS или DN), который представляет собой приблизительное указание пропускной способности трубы; ТРУБКА представляет собой полое сечение круглой, прямоугольной, квадратной или овальной формы, измеренное по внешнему диаметру (OD) и толщине стенки (WT), выраженным в дюймах или миллиметрах.

Что такое труба?

Труба - это полый профиль с круглым поперечным сечением для транспортировки продуктов. Продукция включает жидкости, газ, гранулы, порошки и многое другое.

Наиболее важные размеры трубы - это внешний диаметр (OD) вместе с толщиной стенки (WT). OD минус 2 раза WT (график) определить внутренний диаметр (ID) трубы, который определяет пропускную способность трубы по жидкости.

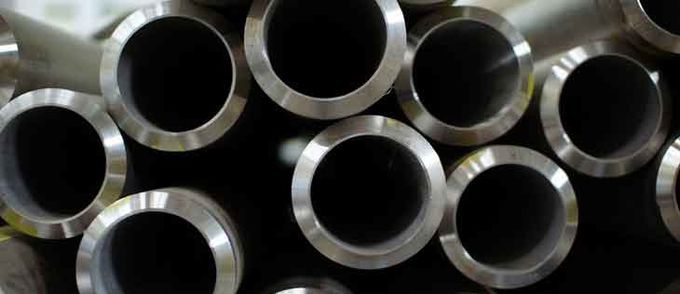

Steel Pipes

Примеры реальных OD и ID

Фактические наружные диаметры

Фактический наружный диаметр NPS 1 =1,5 / 16 ГГ quot; (33,4 мм)
Фактический наружный диаметр NPS 2 =2.3 / 8 ГГ quot; (60,3 мм)
Фактический наружный диаметр NPS 3 =3½" (88,9 мм)
Фактический наружный диаметр NPS 4 =4½" (114,3 мм)
NPS 12 фактический OD =12¾" (323,9 мм)
NPS 14 фактический OD =14 ГГ quot; (355,6 мм)

Фактический внутренний диаметр трубы диаметром 1 дюйм.

NPS 1-SCH 40=OD33,4 мм -WT. 3,38 мм - ID 26,64 мм
NPS 1-SCH 80=OD33,4 мм -WT. 4,55 мм - ID 24,30 мм
NPS 1-SCH 160=OD33,4 мм -WT. 6,35 мм - ID 20,70 мм

Как указано выше, внутренний диаметр определяется наружным диаметром (OD) и толщину стенки (WT).

Наиболее важными механическими параметрами труб являются номинальное давление, предел текучести и пластичность.

Стандартные комбинации номинального размера трубы и толщины стенки (таблица) охватываются спецификациями ASME B36.10 и ASME B36.19 (соответственно, углеродистые и легированные трубы и трубы из нержавеющей стали).

Что такое трубка?

Название TUBE относится к круглым, квадратным, прямоугольным и овальным полым профилям, которые используются для оборудования, работающего под давлением, для механических применений и для измерительных систем.

Трубки указаны с наружным диаметром и толщиной стенки в дюймах или миллиметрах.

Steel Tubes

Труба и труба, 10 основных отличий

ТРУБКА vs ТРУБКА	СТАЛЬНАЯ ТРУБА	СТАЛЬНАЯ ТРУБА
Основные размеры (таблица размеров труб)	Наиболее важные размеры трубы - это внешний диаметр (OD) вместе с толщиной стенки (WT). OD минус 2 раза WT (РАСПИСАНИЕ) определяет внутренний диаметр (ID) трубы, который определяет пропускную способность трубы по жидкости. NPS не соответствует истинному диаметру, это приблизительный показатель.	Наиболее важными размерами стальной трубы являются внешний диаметр (OD) и толщина стенки (WT). Эти параметры выражаются в дюймах или миллиметрах и выражают истинное значение размеров полого профиля.
Толщина стенки	Толщина стальной трубы обозначается" График" значение (наиболее распространены Sch. 40, Sch. STD., Sch. XS, Sch. XXS). Две трубы с разным NPS и одним и тем же графиком имеют разную толщину стенки в дюймах или миллиметрах.	Толщина стенки стальной трубы выражается в дюймах или миллиметрах. Для трубок толщина стенки также измеряется с помощью номенклатуры датчиков.
Типы труб и трубок (формы)	Только раунд	Круглый, прямоугольный, квадратный, овальный
Ассортимент продукции	Широкий (до 80 дюймов и выше)	Более узкий диапазон для трубок (до 5 дюймов), больший для стальных труб для механического применения
Допуски (прямолинейность, размеры, округлость и т. Д.) И труба в зависимости от прочности трубы	Допуски установлены, но достаточно свободные. Сила - не главное.	Стальные трубы производятся с очень строгими допусками. В процессе производства трубы проходят несколько проверок качества размеров, таких как прямолинейность, округлость, толщина стенки, поверхность. Механическая прочность - главная проблема для трубок.
Производственный процесс	Трубы обычно производятся на склад с использованием высокоавтоматизированных и эффективных процессов, то есть трубные заводы производят продукцию на постоянной основе, а склады поставщиков кормов по всему миру.	Изготовление трубок более длительное и трудоемкое
Срок поставки	Может быть коротким	Обычно дольше
Рыночная цена	Относительно более низкая цена за тонну, чем у стальных труб	Более высокая из-за более низкой производительности мельниц в час, а также из-за более строгих требований в отношении допусков и проверок
Материалы	Доступен широкий выбор материалов	Трубы доступны из углеродистой стали, низколегированной, нержавеющей стали и никелевых сплавов; стальные трубы для механического применения в основном из углеродистой стали
Концевые соединения	Наиболее распространены скошенные, гладкие и резьбовые концы.	Резьбовые и рифленые концы доступны для более быстрого соединения на месте
