Колено SW, степень A182 90 ASTM
Угол: 30 градусов, 45 градусов, 60 градусов, 90 градусов, 180 градусов.
Радиус: 1Д, 1,5Д, 3Д, 5Д, 8Д, 10Д...
Размер: Бесшовное колено (1/2″-24″), ВПВ/сварное/фабрикованное колено (1/2″-48″)
Толщина стенки: SCH5S-SCHXXS
Компания Zhengzhou Huitong Pipeline Equipment Co., Ltd. является одним из ведущих производителей и поставщиков колен по ASTM 182 90 градусов в Китае. Мы горячо приветствуем вас купить наши колена ASTM с поворотом на 182 90 градусов. Наша фабрика также принимает индивидуальные заказы. Пожалуйста, наслаждайтесь нашей конкурентоспособной ценой и отличным обслуживанием.
ASME B16.11 ASTM A182 90 Отводы SW для раструбной сварки
ASTM A182 90 градус, раструбное-сварное коленоявляется стандартным выбором для трубопроводных систем малого-диаметра и высокого-давления. Изготовленный в соответствии со стандартом ASME B16.11, он специально разработан для применения при высоком-давлении и небольшом-диаметре в таких секторах, как нефть и газ, химическая обработка, энергетика и морское машиностроение.
ASTM A182 Марки:Ф304/Л, Ф316/Л, Ф51, Ф53, Ф9, Ф91 и т. д.
Локти:Повороты на 90 градусов предназначены для облегчения изгибов под прямым-углом в системах трубопроводов малого-диаметра.
Номинальный размер:1/8" – 4"; специально разработан для малого-диаметра и высокого-давления.
Номинальное давление:3000 фунтов, 6000 фунтов, 9000 фунтов.
Приложения:Устья нефтяных и газовых скважин, малые-высокие-линии сбора и передачи данных, предприятия химической и нефтехимической переработки, морские платформы и морские суда, котлы электростанций, системы тепловых трубопроводов и т. д.
Плюсы:Простота установки, низкая цена.
Компания Чжэнчжоу Huitong Pipeline Equipment Co., Ltd. Сертификаты:
✅ ИСО 9001:2015
✅ МТС 10204 3.1 3.2
✅100% PMI (положительная идентификация материала)
✅Ультразвуковой контроль (согласно ASME VIII)
✅Испытание на удар (обычно при -46 градусах)
✅Проверка третьей-стороны (SGS/BV/DNV/LR)

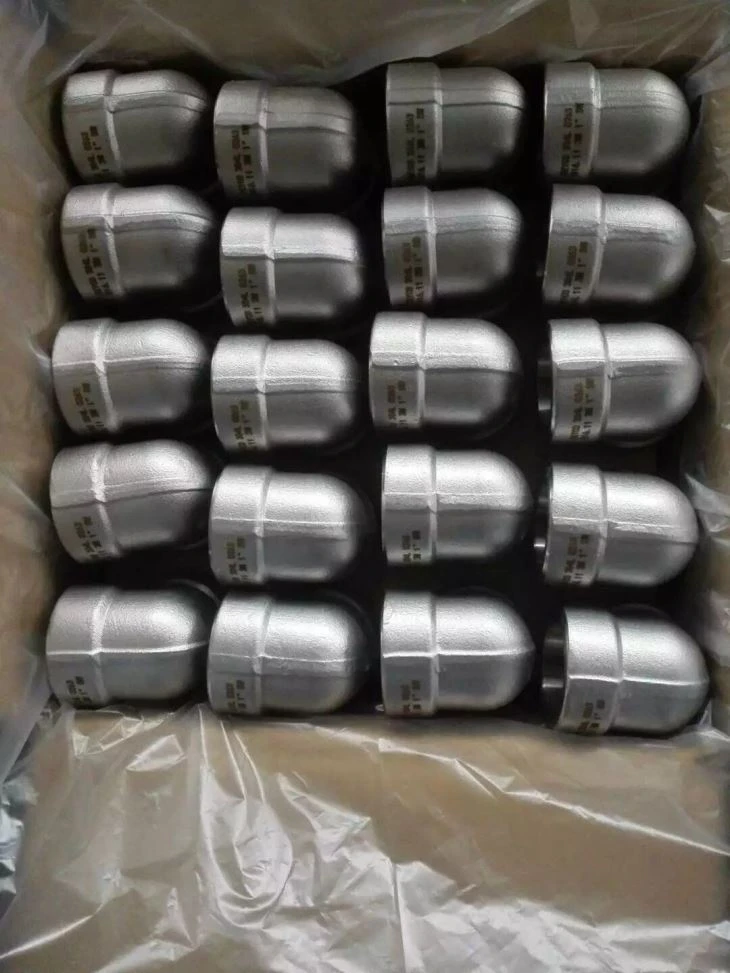

Кованые фитинги для труб ASME B16.11, легированная сталь ASTM A182 GR F5 F9 F11 F12 F22 F 91 90, колена для сварки враструб, 3000 #
Какие материалы включены в колена SW ASTM A182?
- Нержавеющая сталь: ASTM A182, F304, F304L, F316, F316L, F304H, F316H, F310, F347, F321, F904L и т. д. В первую очередь характеризуется коррозионной стойкостью.
- Легированная сталь: А182 Ф11, Ф22, Ф5, Ф9, Ф12, Ф91. Обогащен хромом и молибденом, обеспечивающими превосходную -стойкость к высоким температурам.
- Дуплексная и супердуплексная нержавеющая сталь: F51, F53, F55. Обладая как высокой прочностью, так и отличной коррозионной стойкостью, хотя и по более высокой цене.
Розетка из нержавеющей стали A182-цена на приварное колено
| НПС | F304 (3000 фунтов, долл. США/шт.) | F316 (3000 фунтов, долл. США/шт.) | F51 (2205,3000 фунтов, долл. США/шт.) | F53 (2507,3000 фунтов, долл. США/шт.) |
| 1/2" | $4.5~$6.8 | $6.5~$9.0 | $11.0~$15.0 | $18.0~$22.0 |
| 1" | $8.0~$11.5 | $10.5~$14.5 | $19.0~$25.0 | $28.0~$35.0 |
| 2" | $18.0~$25.0 | $25.0~$33.0 | $42.0~$52.0 | $60.0~$75.0 |
| 4" | $50.0~$65.0 | $68.0~$88.0 | $115.0~$145.0 | $160.0~$200.0 |
A182 GR F5 F9 F11 F12 F22 F91 SW Колено Цена
| Оценки | Цена/шт. |
| F5 | $9.5~$13.5 |
| F9 | $10.5~$14.8 |
| F11 | $8.8~$12.5 |
| F12 | $9.0~$12.8 |
| F22 | $12.0~$16.5 |
| F91 | $13.0~$17.5 |
ASME B16.11 Спецификация для фитингов из кованой стали
АСМЭ Б16.11является стандартом для фитингов из кованой стали, в том числе приварных и резьбовых. Материал включает углеродистую сталь, легированную сталь и нержавеющую сталь. Также описывается как резьбовые концевые фитинги класса 2000, 3000, 6000 и классы 3000, 6000 и 9000 для концевых фитингов с раструбной сваркой. Этот стандарт содержит номинальные значения давления-температуры, размеры, допуски, маркировку и требования к материалам для кованых и кованых фитингов с резьбой.
Мы можем производить высококачественные отводы ASME B16.11 ASTM A 182 90 степени SW, кованые фитинги для труб высокого давления.
| АСМЭ | B16.11 | Кованые фитинги, раструбные-приварные и резьбовые |
| АСТМ | A182 | Спецификация для фитингов из кованой нержавеющей и легированной стали, предназначенных для использования в условиях высоких-температур. |
ASME B16.11 90гнездо-Сварные колена Размер и размеры
|
Номинальный размер |
Диаметр отверстия втулки |
Диаметр отверстия фитингов |
Толщина стенки гнезда |
Стенка тела |
Глубина гнезда |
От центра до низа гнезда |
||||||||||||
|
DN |
НПС |
B |
D |
C |
Gмин |
Jмин |
A |
|||||||||||
|
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
3000 |
6000 |
9000 |
Колено 90 градусов |
|||||||||
|
Среднее |
Мин |
Среднее |
Мин |
Среднее |
Мин |
3000 |
6000 |
9000 |
||||||||||
|
6 |
1/8 |
10.9 |
6.1 |
3.2 |
- |
3.18 |
3.18 |
3.96 |
3.43 |
- |
- |
2.41 |
3.15 |
- |
9.5 |
11.0 |
11.0 |
- |
|
8 |
1/4 |
14.3 |
8.5 |
5.6 |
- |
3.78 |
3.30 |
4.60 |
4.01 |
- |
- |
3.02 |
3.68 |
- |
9.5 |
11.0 |
13.5 |
- |
|
10 |
3/8 |
17.7 |
11.8 |
8.4 |
- |
4.01 |
3.50 |
5.03 |
4.37 |
- |
- |
3.20 |
4.01 |
- |
9.5 |
13.5 |
15.5 |
- |
|
15 |
1/2 |
21.9 |
15.0 |
11.0 |
5.6 |
4.67 |
4.09 |
5.97 |
5.18 |
9.53 |
8.18 |
3.73 |
4.78 |
7.47 |
9.5 |
15.5 |
19.0 |
25.5 |
|
20 |
3/4 |
27.3 |
20.2 |
14.8 |
10.3 |
4.90 |
4.27 |
6.96 |
6.04 |
9.78 |
8.56 |
3.91 |
5.56 |
7.82 |
12.5 |
19.0 |
22.5 |
28.5 |
|
25 |
1 |
34.0 |
25.9 |
19.9 |
14.4 |
5.69 |
4.98 |
7.92 |
6.93 |
11.38 |
9.96 |
4.55 |
6.35 |
9.09 |
12.5 |
22.5 |
27.0 |
32.0 |
|
32 |
11/4 |
42.8 |
34.3 |
28.7 |
22.0 |
6.07 |
5.28 |
7.92 |
6.93 |
12.14 |
10.62 |
4.85 |
6.35 |
9.70 |
12.5 |
27.0 |
32.0 |
35.0 |
|
40 |
11/2 |
48.9 |
40.1 |
33.2 |
27.2 |
6.35 |
5.54 |
8.92 |
7.80 |
12.70 |
11.12 |
5.08 |
7.14 |
10.15 |
12.5 |
32.0 |
38.0 |
38.0 |
|
50 |
2 |
61.2 |
51.7 |
42.1 |
37.4 |
6.93 |
6.04 |
10.92 |
9.50 |
13.84 |
12.12 |
5.54 |
8.74 |
11.07 |
16.0 |
38.0 |
41.0 |
54.0 |
|
65 |
21/2 |
73.9 |
61.2 |
- |
- |
8.76 |
7.62 |
- |
- |
- |
- |
7.01 |
- |
- |
16.0 |
41.0 |
- |
- |
|
80 |
3 |
89.9 |
76.4 |
- |
- |
9.52 |
8.30 |
- |
- |
- |
- |
7.62 |
- |
- |
16.0 |
57.0 |
- |
- |
|
100 |
4 |
115.5 |
100.7 |
- |
- |
10.69 |
9.35 |
- |
- |
- |
- |
8.56 |
- |
- |
19.0 |
66.5 |
- |
- |
ПРИМЕЧАНИЕ. Размеры указаны в миллиметрах.
Источник:АСМЭ Б16.11
Колено под приварку враструб, резьбовое или колено под стыковую сварку: что выбрать?
- Отводы под сварку враструб: Малый диаметр отверстия (менее 2 дюймов), среднее---давление, постоянная установка.
- Резьбовые локти: быстро и просто-бесплатно. Сварка не требуется-просто привинтите их непосредственно к трубе.
- Отводы под стыковую сварку: вариант для тяжелых-трудных условий. Большой диаметр, сверх-высокое давление. Дорогая покупка и дорогая установка.
| Тип | Установка | Размер | Давление |
| Муфтовая сварка (SW) | Вставленные и угловые сварные швы | Маленький размер Меньше или равен 4 дюймам | До 9000 фунтов |
| Стыковая сварка (BW) | Стыковая сварка канавок | Большой размер Больше или равен 2 дюймам | Выше |
| Резьбовой | Резьбовое соединение | Маленький размер Меньше или равен 2 дюймам | До 3000 фунтов |
Мой опыт:
- Малый диаметр, среднее давление, стационарная установка → Муфтовая сварка. Малый внутренний диаметр, низкое давление, требуется частая разборка → Резьбовое. Размером более 2 дюймов или для особо ответственных применений → стыковая сварка.
Как правильно установить раструбное-сварное колено (SW)?
- Во-первых, конец трубы должен быть обрезан ровно-без заусенцев, без скосов или перекосов.
- Во-вторых, тщательно очистите поверхности от пыли, масла и ржавчины.
- В-третьих, не вставляйте трубу до конца. Вставьте трубу полностью до упора, затем потяните ее назад примерно на 1/16 дюйма (примерно 1,5 мм).
- В-четвертых, прихватите соединение в нескольких местах, чтобы закрепить его на месте, а затем выполните угловой шов по всей-окружности.
- В заключение осмотрите работу.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
Какие стандарты размеров применяются к коленам под сварку в раструб- под углом 90 градусов?
- ASME B16.11, охватывающий размеры, допуски и классы давления.
Почему отводы под сварку в раструб-изготавливаются только небольшого диаметра?
- Конструкционная прочность раструбных-сварных соединений большого диаметра недостаточна, поэтому их размер ограничен 1/8–4 дюйма.
Можно ли использовать колена A182 F316L с раструбной-приварной сваркой в системах с морской водой?
- Подходит для мелководья; для глубоководной-морской среды или среды с высоким-хлоридом рекомендуется использовать дуплексную нержавеющую сталь F51/F53.
Можно ли использовать колена-с сваркой в раструб для приложений со сверх-высоким- давлением 9000 фунтов на квадратный дюйм?
- Да, но только для малых диаметров (меньше или равных 2 дюйма). Для применений с большим-диаметром при сверх-высоком-давлении рекомендуется использовать фитинги, приваренные встык-.
Как сделать выбор между отводами под приварку-и резьбовыми соединениями?
- Выбирайте раструбную сварку для применений, подверженных высокому-давлению или вибрации-; выбирайте резьбу для использования в средах,-без возгорания, в системах с низким-давлением или в приложениях, требующих быстрой разборки.
В чем разница между ASTM A182 F304 и F316?
- Отличие заключается в добавлении в F316 2–3% молибдена, которого нет в F304. F316 значительно лучше работает в прибрежных зонах и на химических заводах, работающих с соленой водой или рассолом.
Насколько дороже F316L по сравнению с F304L?
- Он примерно на 15–30% дороже и обеспечивает превосходную устойчивость к хлорид-ионам и питтинговой коррозии.
Нужно ли срезать концы труб перед раструбной сваркой?
- Нет. Для раструбной сварки концы труб необходимо только обрезать, снять заусенцы и тщательно очистить.
Какова максимальная температура для раструбных колен по ASTM A182?-сварных отводов?
- Нержавеющая сталь F304/F316: Максимальная температура непрерывной эксплуатации составляет примерно 800–850 градусов.
- Легированная сталь F11/F22: примерно 550–600 градусов.
